Задача: Поддержание технологической устойчивости при снижении инвестиций
В условиях сокращения инвестиционных вложений в направлении «Связь», перед нами стояла задача — обеспечить бесперебойную и надёжную работу технологической сети связи ПАО «Газпром», не увеличивая бюджет на капитальные ремонты. Мы искали решение, позволяющее восстановить работоспособность устаревающих участков системы передачи, минимизировать проектные работы и расходы на строительно-монтажные работы, а также обеспечить оперативность внедрения.
Решение: Капитальный ремонт на базе комплектов материальных частей (КМЧ)
Одним из наиболее эффективных решений стала реализация программы капитального ремонта с использованием комплектов материальных частей (КМЧ) ВК300, разработанных на базе оборудования MEGATRANS от АО «ГК Натекс».
Программа КМЧ предусматривает восстановление структурных блоков оборудования связи за счёт замены на компоненты, полностью идентичные по функциям и техническим параметрам. Это позволяет отказаться от дорогостоящего проектирования и технической документации, одновременно обеспечив высокую скорость внедрения и надёжность сети.
Программа КМЧ предусматривает восстановление структурных блоков оборудования связи за счёт замены на компоненты, полностью идентичные по функциям и техническим параметрам. Это позволяет отказаться от дорогостоящего проектирования и технической документации, одновременно обеспечив высокую скорость внедрения и надёжность сети.
Что входит в типовой КМЧ
Комплект материальной части (КМЧ) был разработан для замены следующих функциональных узлов:
- каналообразующее и групповое оборудование (мультиплексоры)
- приёмопередающие устройства (модемы)
- оборудование тактовой сетевой синхронизации
- усилительное и регенерационное оборудование (НУП/НРП)
- оборудование выделения и служебной связи
- системы линейной телемеханики
Все элементы КМЧ производятся в России, что полностью соответствует политике импортозамещения и обеспечивает полную совместимость с действующей инфраструктурой.
Реализация на базе оборудования MEGATRANS
Ключевым элементом стало оборудование MEGATRANS, интеграция которого возможна без изменения существующей схемы и без нарушения герметичности усилительных пунктов (НУП) системы передачи ВК-300. Это обеспечило следующие преимущества:
- установка без демонтажа стабкабелей или переделки соединительных узлов,
- использование штатных разъёмов и мест установки регенераторов,
- минимизация монтажных работ и снижение рисков повреждения оборудования,
- повышенная надёжность и совместимость с системой мониторинга FlexGainView, уже внедрённой на участках эксплуатации.
Для реализации были разработаны уникальные корпуса регенераторов под НУП ВК300:
- MGS-4-CASE-K300 — корпус под один регенератор, с интерфейсом Ethernet,
- MGS-4-RG-XCVR-1C — модуль приёмопередатчика на коаксиальную трубку, 4608 кбит/с.

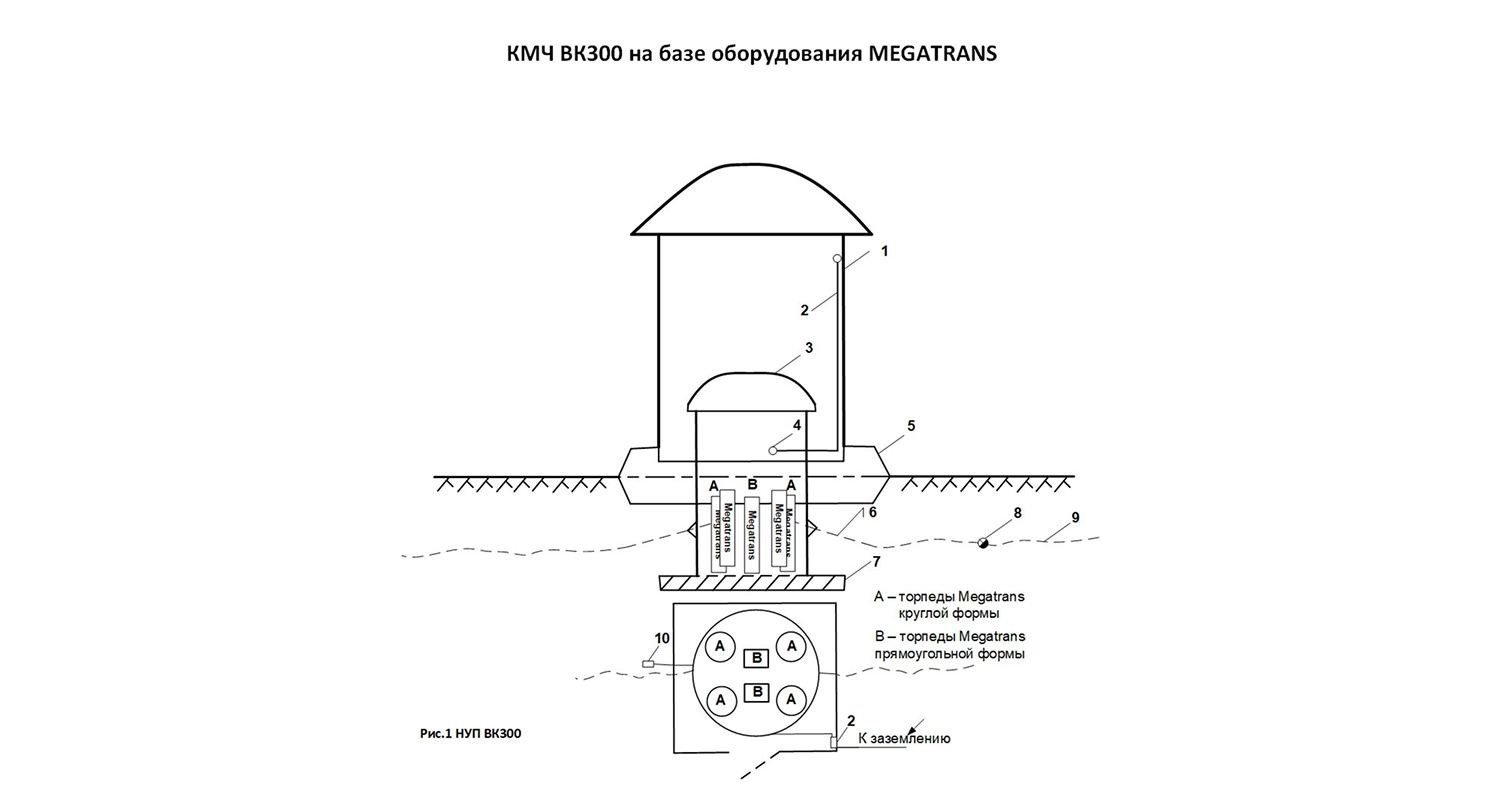

Необслуживаемый усилительный пункт со стабкабелями для системы передачи BК-300:
1 - наземная часть;
2 - щиток КИП;
3 - контейнер;
4 - штырь заземления;
5 - отмостка;
6 - стабкабель;
7 - бетонная плита;
8 - муфта КГС;
9 - линейный кабель;
10 - блок термодатчиков.
Внешние концы стабкабелей после установки НУП соединяются с линейным кабелем через газонепроницаемую муфту типа КГС
2 - щиток КИП;
3 - контейнер;
4 - штырь заземления;
5 - отмостка;
6 - стабкабель;
7 - бетонная плита;
8 - муфта КГС;
9 - линейный кабель;
10 - блок термодатчиков.
Внешние концы стабкабелей после установки НУП соединяются с линейным кабелем через газонепроницаемую муфту типа КГС
Все устройства прошли сертификацию и признаны годными для эксплуатации.
Преимущества подхода
- Высокая эксплуатационная надёжность благодаря заводской готовности.
- Сокращение сроков капитального ремонта — без проектирования и согласований.
- Снижение затрат на проектную документацию и СМР.
- Масштабируемость — решение может быть легко распространено на другие участки.
- Импортонезависимость — все компоненты производятся в РФ.
- Сохранение текущей инфраструктуры — без переделок и вмешательства в схемы соединений.
Технические детали реализации
КМЧ ВК300 на базе MEGATRANS рассчитаны на работу как по коаксиальному кабелю типа CRQKOVQ-4, так и по симметричным парам. Используются модульные схемы размещения:
- модули окончания линейного тракта;
- источники дистанционного питания;
- линейные регенераторы;
- модули сигнализации.
Ресурс оборудования — не менее 100 000 часов
Срок службы — до 20 лет при соблюдении условий эксплуатации
Гарантия — 12 месяцев с момента ввода, с поддержкой и поставкой ЗИП после её окончания
Результат: Единая стратегия ремонта с высокой эффективностью
Реализация Программы капитального ремонта с использованием КМЧ ВК300 на базе MEGATRANS в период 2025—2027 гг. позволит:
- осуществить ремонт объектов связи с учётом приоритетов эксплуатации,
- провести унификацию технических решений, применяемых в массово используемых системах передачи,
- снизить инциденты на сети и повысить коэффициент готовности,
- обеспечить эффективное расходование бюджета при сохранении высокого уровня технологической устойчивости.
Вывод
Программа КМЧ продемонстрировала, как технологический подход может эффективно решать задачи капитального ремонта без потери качества и при существенной экономии. Это пример того, как грамотная стандартизация, импортозамещение и использование отечественного оборудования позволяют модернизировать критически важные инфраструктурные объекты в сжатые сроки.
