Процесс строительства кабельных линий связи (КЛС) и волоконно-оптических линий связи (ВОЛС) включает схожие этапы, но имеет ключевые технологические отличия на стадиях монтажа, сварки/разделки и измерений. Детальное описание обоих процессов.
Общие Этапы для КЛС и ВОЛС
1. Предпроектные изыскания и планирование
- Определение задачи (тип трафика, емкость, топология сети).
- Трассировка (выбор маршрута прокладки кабеля: кабельная канализация, коллектор, грунт, воздух, стены зданий).
- Анализ существующей инфраструктуры (колодцы, опоры, трубы).
- Инженерные изыскания (геология, гидрология для грунтовой прокладки).
- Получение технических условий (ТУ) и разрешений (землеотвод, пересечения с коммуникациями, охранные зоны).
- Разработка Технического Задания (ТЗ).
2. Проектирование
2.1 Разработка проектной документации (ПД)
- План трассы с привязками.
- Конструктивные решения (способ прокладки, типы кабелей, муфт, креплений).
- Схемы кабельной канализации (если используется).
- Чертежи пересечений с другими коммуникациями.

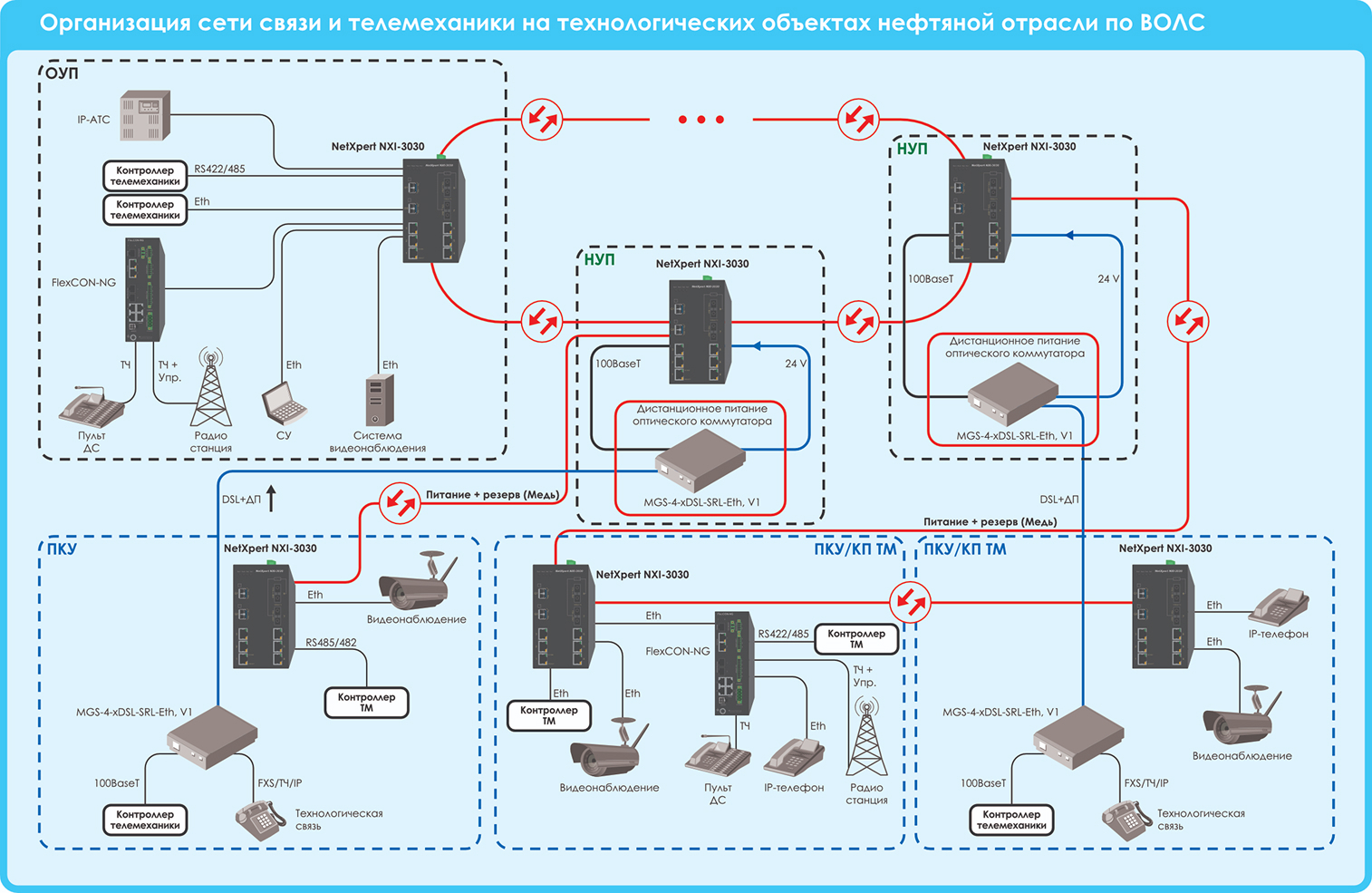

- Схемы организации связи (кроссы, распределение пар/волокон).
- Системы мониторинга (для ВОЛС — OTDR, для КЛС — иногда системы телеметрии повреждений).
- Смета.
2.2 Согласование ПД со всеми заинтересованными организациями (владельцы земель, коммуникаций, надзорные органы)
2.3 Получение разрешения на строительство.
3. Подготовительные работы
- Разбивка трассы на местности (вынос проекта в натуру).
- Подготовка строительной полосы (расчистка, ограждение для грунтовой прокладки).
- Подготовка кабельной канализации (прочистка, ремонт колодцев, установка тяговых тросов).
- Завоз материалов и оборудования на склад/трассу.
- Организация строительного лагеря (для протяженных трасс).
4. Основные строительно-монтажные работы (СМР)
4.1. Прокладка кабеля (Общие принципы)
4.1.1 Кабельная канализация
- Протяжка кабеля с помощью лебедок и кабельных чулок.
- Защита кабеля в местах ввода/вывода из колодцев.
- Укладка кабеля на полки колодцев.
4.1.2 Грунтовая прокладка
- Рытье траншеи (механизированно или вручную) с соблюдением глубины прокладки (обычно 0.8−1.2 м до верха кабеля).
- Подготовка «постели» (песчаная подушка 10−15 см).
- Укладка кабеля змейкой (запас на температурные деформации и возможные подвижки грунта).
- Защита кабеля сигнальной лентой или защитными плитами (кирпич, бетонные плиты) в опасных местах.
- Обратная засыпка сначала мягким грунтом/песком, затем вынутым грунтом с послойным трамбованием.
4.1.3 Воздушная прокладка (на опорах)
- Монтаж кронштейнов, тросов.
- Подъем и подвес кабеля с соблюдением стрелы провеса и габаритов до земли/других линий.
- Использование самонесущих кабелей или кабелей с несущим тросом.
4.1.4 Прокладка внутри зданий
- Монтаж кабель-каналов, лотков, коробов.
- Крепление кабеля хомутами, стяжками.
- Соблюдение норм пожарной безопасности (использование негорючих материалов).
4.2. Специфические работы для КЛС (Медные кабели)
4.2.1 Установка муфт и концевых устройств
- Монтаж кабельных муфт (соединительных, разветвительных, концевых) с обязательной герметизацией (термоусаживаемые трубки, заливные компаунды). Критически важно для защиты от влаги!
- Разделка кабеля, формирование «ёлочки» (разводка пар).
- Соединение пар индивидуально с помощью модулей или пайкой (сейчас редко) с соблюдением цветовой маркировки жил.
- Тщательная изоляция каждого соединения.

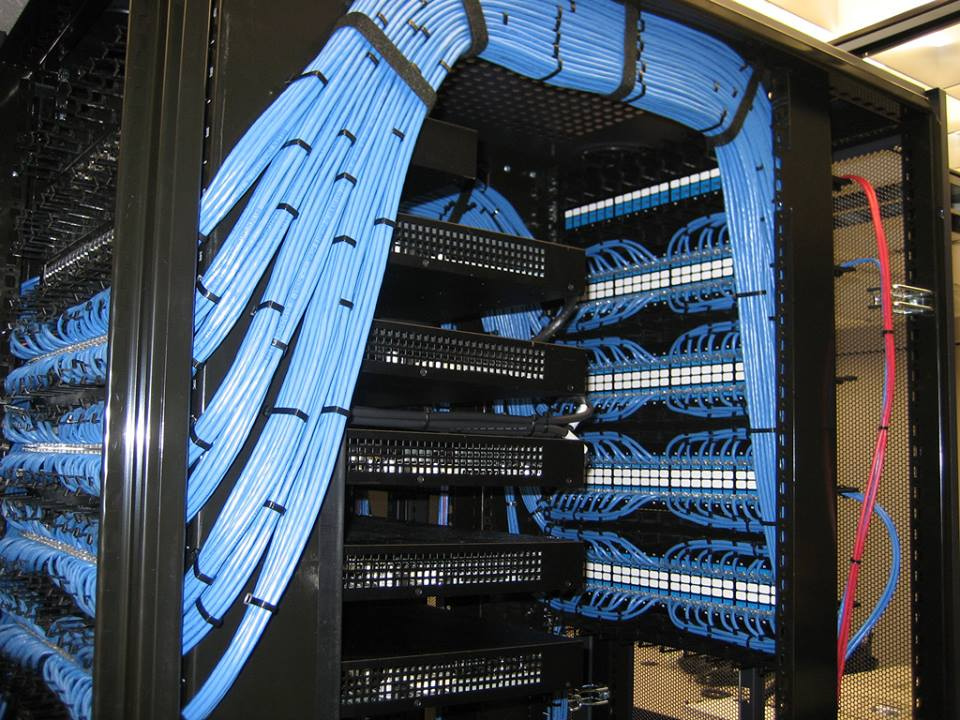

4.2.2 Монтаж кроссового оборудования
- Установка кроссовых шкафов/стоек (MRC — Main Distribution Frame, для магистралей; SDF — Subscriber Distribution Frame, для абонентских линий).
- Разделка и терминирование кабелей на кроссовых панелях (IDC-ножевые контакты, 110-блоки) с соблюдением схемы коммутации.
- Маркировка каждой пары на кроссах и в муфтах.
4.3. Специфические работы для ВОЛС
4.3.1 Сварка оптических волокон
- Подготовка кабеля к сварке (снятие оболочек, очистка).
- Зачистка и скол (cleaving) волокон с помощью высокоточного скалывателя для получения идеально ровного и перпендикулярного торца.
- Сварка на специальном аппарате (fusion splicer). Автоматическое выравнивание, нагрев дугой, слияние стекла.
- Оценка качества сварки аппаратом (измерение потерь на стыке — attenuation, визуальный контроль).
- Защита сварного соединения: Установка термоусаживаемой гильзы (protectice sleeve) с металлическим или керамическим усилителем и ее усадка в печи аппарата.
4.3.2 Укладка сварных точек в муфты/кассеты
- Аккуратная укладка сварных соединений и запаса волокон в кассеты муфты (сплайс-пластины) без перегибов и натяжения.
- Фиксация кабелей внутри муфты.
- Герметизация муфты (для наружных).
4.3.3 Монтаж оптических кроссов (ODF - Optical Distribution Frame)
- Установка стоек/шкафов ODF.
- Разделка кабеля, снятие буферных покрытий.
- Установка волокон в разъемы (чаще всего — сварка пигтейлов) или в сплайс-кассеты ODF.
- Укладка запаса волокон в кассеты ODF.
- Установка патч-кордов.
- Тщательная маркировка каждого волокна на ODF и в муфтах согласно схеме.
5. Пусконаладочные работы (ПНР) и Измерения
5.1. Для КЛС
- Измерение шлейфового сопротивления (Loop Resistance): Контроль целостности цепи «жила-жила».
- Измерение сопротивления изоляции (Insulation Resistance): Между жилами и между жилой и землей (броней/оболочкой). Должно быть очень высоким (сотни МОм/км и выше).
- Измерение электрической емкости (Capacitance): Между жилами.
- Испытание высоким напряжением (Hi-Pot Test): Проверка электрической прочности изоляции (применяется не всегда).
- Измерение параметров передачи (для ЦСП/высокочастотных кабелей): Затухание (Attenuation), перекрестные наводки (Crosstalk — NEXT, FEXT), волновое сопротивление.
- Прозвонка и маркировка: Окончательная проверка правильности соединения всех пар на обоих концах линии.
5.2. Для ВОЛС (Критически важный этап!)
5.2.1 Измерение затухания (Attenuation)
5.2.1.1 Метод вносимых потерь (Insertion Loss Method) — с помощью источника оптического излучения (source) и измерителя мощности (power meter). Измерение потерь на всей линии или сегменте.
5.2.1.2 Рефлектометрия (OTDR - Optical Time Domain Reflectometer): Основной инструмент! Позволяет:
- измерить общее затухание линии,
- определить длину линии,
- обнаружить и локализовать все события на линии (сварки, коннекторы, изгибы, обрывы, дефекты),
- измерить потери на каждом событии (сварке, коннекторе),
- построить рефлектограмму — графический «профиль» линии,
- измерения проводятся с двух концов линии для точности.
5.2.2 Проверка сварных соединений: Потери на сварке (обычно < 0.05 - 0.1 дБ).
5.2.3 Проверка потерь на разъемах (Connector Loss).
5.2.4 Измерение возвратных потерь (ORL - Optical Return Loss): Важно для высокоскоростных систем (PON, DWDM).
5.2.5 Визуальный контроль (Visual Fault Locator - VFL): «Красный фонарик» для поиска макрозагибов, грубых дефектов, обрывов по свечению.
6. Документирование и Сдача-приемка:
6.1 Формирование Исполнительной Документации
- Исполнительные чертежи трассы (с привязками).
- Схемы прокладки в канализации/колодцах.
- Кабельный журнал (основной документ!): Для КЛС — номера пар, маркировка, назначение; Для ВОЛС — номера волокон, типы, маршрут, длина, результаты OTDR (события, потери, длина).
- Паспорта на кабель и муфты.
- Протоколы измерений (рефлектограммы OTDR для ВОЛС, параметры изоляции/сопротивления для КЛС).
- Схемы сварки/разделки (сплайс-планы для ВОЛС, схемы соединения пар в муфтах для КЛС).
- Акт скрытых работ (для грунтовой прокладки).
- Акт на скрытые работы по заземлению.
- Акт на ПНР.
6.2 Приемочные испытания: Демонстрация работоспособности линии Заказчику/Комиссии. Подача тестового трафика (для ВОЛС).
6.3 Подписание Акта сдачи-приемки работ.
6.4 Передача документации Заказчику (включая электронные копии рефлектограмм и кабельных журналов).
7. Ввод в эксплуатацию
- Физическое подключение линии к сетевым элементам (коммутаторы, мультиплексоры, DSLAM и т. д.).
- Настройка активного оборудования.
- Начало коммерческой эксплуатации.
Ключевые отличия клс и волс при строительстве:
Важные аспекты для обоих типов
- Безопасность: Строгое соблюдение ТБ при земляных работах, работе на высоте, в колодцах (газоанализ!), с электричеством.
- Качество материалов: Использование сертифицированных кабелей, муфт, крепежа.
- Качество монтажа: Соблюдение радиусов изгиба кабеля, правил герметизации, укладки волокон/пар.
- Маркировка: Четкая, стойкая, понятная маркировка кабелей, муфт, кроссов на всем протяжении трассы.
- Защита кабеля: Правильное применение защитных плит/лент в грунте, защита на опорах, в зданиях.
- Заземление: Обязательное и качественное заземление металлических элементов (броня, экран кабеля, муфты, стойки).
Процесс строительства КЛС/ВОЛС требует высокой квалификации монтажных бригад, особенно при работе с оптикой (сварка, измерения OTDR). Тщательное выполнение всех этапов и документирование — залог долгой и надежной эксплуатации линии связи.
