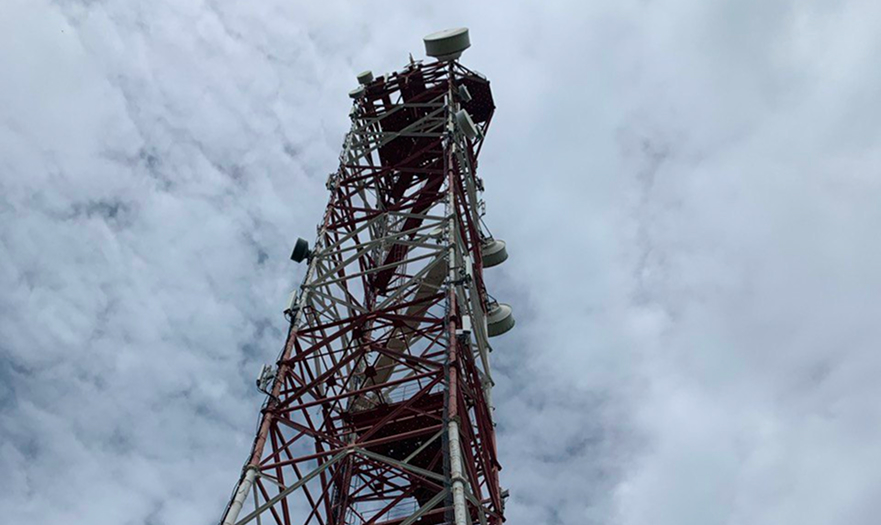

Это комплекс работ, направленный на полное восстановление или замену изношенных элементов системы до состояния, близкого к новому. Он проводится при значительном физическом износе, частых отказах или планово (раз в 5−15 лет, в зависимости от условий эксплуатации).
Этапы капитального ремонта АФУ:
1. Подготовительный этап (Планирование и оценка)
Техническое обследование
- Визуальный осмотр всех компонентов (антенны, фидеры, крепления, разъёмы, грозозащита, заземление).
- Измерение КСВ (КСВН) на разных участках тракта для выявления рассогласований.
- Измерение затухания сигнала в фидерном тракте.
- Проверка целостности и сопротивления заземляющего контура.
- Обнаружение коррозии, механических повреждений, нарушения герметичности, ослабления креплений.
- Контроль состояния изоляторов, диэлектрических заполнителей.
- Составление дефектной ведомости: Детальный перечень всех выявленных неисправностей и изношенных элементов.
- Разработка проекта производства работ (ППР):
- Перечень заменяемых элементов (антенны, фидеры, разъёмы, крепёж, грозоразрядники и т. д.).
- Технологические карты на демонтаж, монтаж, юстировку.
- Спецификация материалов и оборудования.
- График работ (учёт «окон» на отключение, погодных условий).
- Меры безопасности (работа на высоте, с радиоизлучением, электробезопасность).
- Расчёт ресурсов (бригады, инструмент, подъёмные механизмы).
- Согласование и получение разрешений:
- Согласование ППР с Заказчиком.
- Получение разрешения на высотные работы.
- Организация отключения передатчиков и обеспечения электробезопасности.
- Подготовка площадки:
- Доставка оборудования, материалов, инструмента.
- Организация ограждения опасных зон.
- Подготовка мест для складирования демонтируемых элементов.
- Проверка исправности такелажного оборудования, средств (леса, люльки, подъёмники).
2. Демонтаж старых элементов
Отключение и изоляция
- Гарантированное отключение передатчиков от фидерного тракта.
- Установка переносных заземлений на фидерных линиях.
- Отсоединение фидеров от оборудования в аппаратной/контейнере.
- Демонтаж фидерного тракта:
- Аккуратный демонтаж волноводов или коаксиальных кабелей с опор, кронштейнов, кабельных трасс.
- Маркировка всех снимаемых секций и элементов.
- Герметизация открытых концов для предотвращения попадания влаги и грязи.
- Снятие кабельных вводов, проходных изоляторов.
Демонтаж антенн
- Отсоединение антенн от фидеров и крепёжных конструкций.
- Аккуратный спуск антенн с мачт/башен с помощью такелажа.
- Демонтаж поворотных устройств (для направленных антенн).
- Демонтаж вспомогательных систем:
- Снятие старых грозозащитных разрядников.
- Демонтаж неисправных элементов системы заземления (если требуется замена).
- Снятие старых кронштейнов, траверс, не подлежащих повторному использованию.
3. Монтаж новых элементов
Подготовка монтажных мест
- Очистка, при необходимости — ремонт/укрепление площадок на мачтах/башнях.
- Монтаж новых кронштейнов, траверс согласно ППР.
Монтаж антенн
- Подъем и установка новых антенн на расчётные позиции.
- Надёжное крепление антенн с использованием рекомендованного производителем крепежа (коррозионностойкого!).
- Предварительная ориентация направленных антенн (азимут, угол места).
- Монтаж и подключение механизмов дистанционной регулировки (если есть).
Монтаж фидерного тракта
- Прокладка новых волноводов или коаксиальных кабелей по трассе.
- Строгое соблюдение радиусов изгиба (особенно для волноводов!).
- Надёжное крепление с заданным шагом, защита от вибрации.
- Монтаж кабельных вводов, проходных изоляторов с обеспечением герметичности.
Сборка и герметизация соединений
- Для волноводов: Тщательная затяжка фланцев с рекомендованным моментом, установка герметизирующих прокладок (O-ring), проверка соосности.
- Для коаксиалов: Качественный обжим или пайка разъёмов (N-type, 7/16 DIN), использование термоусаживаемых трубок с клеевым слоем для герметизации.
Монтаж системы грозозащиты и заземления
- Установка новых газовых разрядников (грозозащитных устройств — ГЗУ) на вводах в здание/контейнер и на антенных постах.
- Монтаж новых шин заземления, соединение всех металлических частей АФУ (антенны, фидеры, мачта, ГЗУ) с главной заземляющей шиной (ГЗШ).
- Проверка непрерывности цепи заземления.
Подключение
- Подключение фидерного тракта к антеннам и к оборудованию в аппаратной/контейнере.
- Установка заглушек на неиспользуемые порты оборудования.
4. Настройка, юстировка и измерения
Предварительная проверка
- Визуальный контроль качества монтажа, креплений, герметичности соединений.
- Проверка целостности цепи заземления, измерение сопротивления заземления (<4 Ом).
Юстировка антенн (для направленных, особенно РРЛ)
- Точная настройка азимута и угла места с помощью оптических приборов (теодолит) и приборов для измерения уровня сигнала (спектроанализатор, измеритель мощности, сервисный интерфейс радиомодема).
- Достижение максимального уровня полезного сигнала (RSSI) и минимального уровня ошибок (BER).
Измерение параметров фидерного тракта
- Измерение КСВ (КСВН) на всем диапазоне рабочих частот. Цель: КСВ ≤ 1.5 (идеально ≤ 1.2).
- Измерение затухания сигнала в фидерном тракте (сравнение с паспортными данными кабеля/волновода и длиной тракта).
Комплексное тестирование системы
- Включение передатчиков на низкой мощности, проверка режимов.
- Проверка параметров передаваемого/принимаемого сигнала (мощность, частота, модуляция).
- Проведение тестовой связи (для РРЛ) или проверка параметров транспортного потока (для БС, ТВ).
5. Пусконаладочные работы и сдача в эксплуатацию
Окончательное включение в рабочем режиме
- Контроль параметров работы передающего и приёмного оборудования под нагрузкой.
- Проверка отсутствия самовозбуждений, помех другим системам.
Документирование
- Акт выполненных работ.
- Протоколы измерений: КСВ, затухание, сопротивление заземления, параметры юстировки (азимут, угол места, RSSI, BER).
- Исполнительные схемы: Подключения, заземления.
- Паспорта и сертификаты на установленное оборудование и материалы.
- Акт сдачи-приёмки.
- Обучение персонала: Инструктаж по особенностям обновлённой системы.
- Уборка территории: Вывоз старых материалов, мусора.
Ключевые особенности и требования при капремонте АФУ
1. Герметичность — Критически важна! Негерметичные соединения приводят к попаданию влаги, окислению, резкому росту затухания и КСВ. Использовать только качественные герметики и термоусадку.
2. Качество соединений: Плохой обжим/пайка разъёмов — главная причина высокого КСВ и потерь.
3. Заземление и молниезащита: Надёжное заземление — основа безопасности и защиты оборудования. ГЗУ обязательны на вводах!
4. Механическая прочность и виброустойчивость: Надёжное крепление всех элементов, особенно на высоте и в условиях ветра. Использовать нержавеющий или оцинкованный крепёж.
5. Радиусы изгиба: Никогда не нарушать минимальный радиус изгиба кабеля/волновода! Это вызывает необратимые потери и рассогласование.
6. Квалификация персонала: Работы требуют высокой квалификации монтажников, сварщиков (волноводы), специалистов по измерениям и юстировке.
7. Безопасность: Строжайшее соблюдение правил работы на высоте, с радиочастотным излучением (опасность ожогов), электробезопасности.
8. Использование правильного инструмента: Калиброванные динамометрические ключи для фланцев волноводов, профессиональные обжимные инструменты для разъёмов, качественный измерительный комплекс.
Инструменты и оборудование для капремонта АФУ
- Измерительные приборы: Анализатор КСВ/рефлектометр, измеритель мощности, спектроанализатор, генератор сигналов, мультиметр, мегаомметр (для проверки изоляции), тестер заземления.
- Монтажный инструмент: Наборы рожковых/торцевых ключей, динамометрические ключи, инструмент для обжима/пайки разъёмов (N, 7/16), труборезы для волноводов, инструмент для зачистки кабелей.
- Такелаж и подъёмное оборудование: Лебёдки, стропы, тали, подъёмники (люльки), леса, монтажные пояса.
- Инструмент для герметизации: Термофен, термоусаживаемые трубки, герметики (силикон, бутилкаучук), ленты (Scotch 23, 2228).
- Инструмент для юстировки: Теодолит/тахеометр, оптический прицел (коллиматор) для антенн.
- Капитальный ремонт АФУ — ответственная и ресурсоемкая задача, но необходимая для обеспечения долговечности, надёжности и высоких технических характеристик системы радиосвязи. Тщательное планирование, качественные материалы и квалифицированное исполнение работ — залог успеха.
Капитальный ремонт АФУ — ответственная и ресурсоемкая задача, но необходимая для обеспечения долговечности, надёжности и высоких технических характеристик системы радиосвязи. Тщательное планирование, качественные материалы и квалифицированное исполнение работ— залог успеха.
