Процесс строительства и ввода в эксплуатацию (ПНР — пусконаладочные работы) радиорелейной линии связи (РРЛ) — это сложный, многоэтапный проект, требующий тщательного планирования, координации и соблюдения нормативов. Детальное описание ключевых этапов:
- Предпроектные изыскания и планирование:
1.1 Определение задачи: Четкая формулировка целей РРЛ (резервирование магистрали, подключение удаленных объектов, организация транспортной сети и т. д.), требуемой пропускной способности, количества каналов, типа трафика (Ethernet, PDH, SDH и т. п.).
1.2 Трассировка (выбор трассы)
- Анализ картографических материалов, спутниковых снимков, ЦММ (цифровых моделей местности).
- Полевое обследование трассы (при необходимости): оценка рельефа, наличия препятствий (здания, леса, высотные сооружения), доступности точек установки.
- Выбор мест установки станций: Определение координат будущих РРС (радиорелейных станций) — ОРС (опорные), ПРС (промежуточные), КРС (конечные). Оценка возможности размещения на существующих объектах (трубы, крыши зданий) или необходимости строительства мачт/башен.
1.3 Радиочастотное планирование
- Расчет профиля пролета (радиовидимости) между точками с учетом рельефа, кривизны Земли, зон Френеля.
- Выбор рабочих частот (диапазонов: 6, 7, 8, 11, 13, 15, 18, 23, 26, 32, 38 ГГц и др.) с учетом загруженности эфира.
- Подача заявки и получение Разрешения на использование РЧС (радиочастотного спектра) в уполномоченном государственном органе (Роскомнадзор в РФ и т. д.). Это ключевой документ.
- Расчет энергетического баланса: определение необходимой мощности передатчиков, чувствительности приемников, запаса на замирания.
- Выбор схемы организации связи (тип модуляции, кодирования, протоколы, резервирование (1+1 HSB, 1+1 FD, Space Diversity)).
1.4 Технико-экономическое обоснование (ТЭО): Сравнение вариантов, оценка стоимости оборудования, строительства, эксплуатации.
1.5 Разработка Технического Задания (ТЗ): Формализация всех требований для проектировщиков.
2. Проектирование
2.1 Разработка проектной документации (ПД)
- Строительная часть: чертежи фундаментов, мачт/опор, размещения оборудования в контейнерах/помещениях, кабельных трасс (питание, антенно-фидерные тракты — АФТ), систем заземления, молниезащиты.
- Электроснабжение: расчет нагрузок, схемы ВРУ (вводно-распределительных устройств), ИБП, ДГУ (дизель-генераторных установок).
- Связная часть: схемы подключения оборудования, кросс-соединений, организация АФТ (волноводы, кабели), планы размещения оборудования в стойках.
- Системы контроля, управления и мониторинга (СКУМ).
- Системы вентиляции, кондиционирования, обогрева (для контейнеров/закрытых помещений).
- Сметная документация.
2.2 Согласования
- Согласование ПД с землепользователями (если требуется).
- Согласование с органами архитектуры и градостроительства.
- Согласование с владельцами инфраструктуры (крыш, труб, вышек).
- Получение разрешения на строительство (где это требуется).
2.3 Выбор оборудования и подрядчиков: Проведение тендеров, заключение договоров на поставку оборудования и выполнение строительно-монтажных работ (СМР).
3. Строительно-монтажные работы (СМР)
3.1 Подготовка площадок
- Расчистка территории, ограждение.
- Подведение временных дорог, электроснабжения (для строительства).
3.2 Строительство фундаментов и опорных конструкций
- Земляные работы, заливка фундаментов под мачты/башни, контейнерные площадки.
- Монтаж мачт, башен, кронштейнов на существующих сооружениях. Тщательный контроль качества сварных соединений и крепежа.
3.3 Монтаж АФТ (Антенно-Фидерных Трактов)
- Установка антенных постов на мачтах/башнях.
- Прокладка и крепление волноводов или коаксиальных кабелей от антенн до оборудования внутри помещения/контейнера.
- Обеспечение требуемых радиусов изгибов, герметизация всех соединений (во избежание попадания влаги).
- Установка грозоразрядников на АФТ.
3.4 Монтаж оборудования

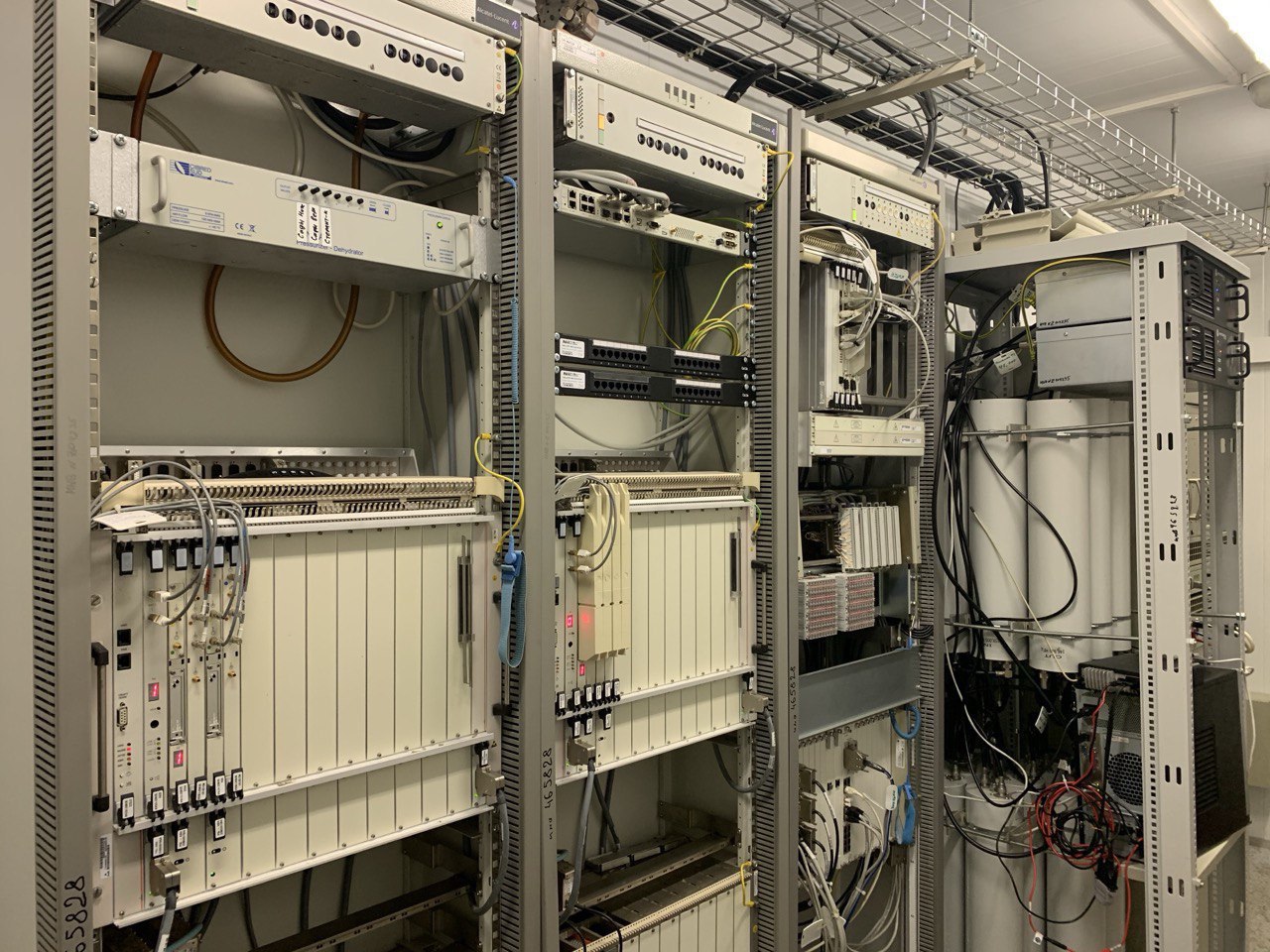

- Установка стоек/шкафов внутри контейнеров или помещений.

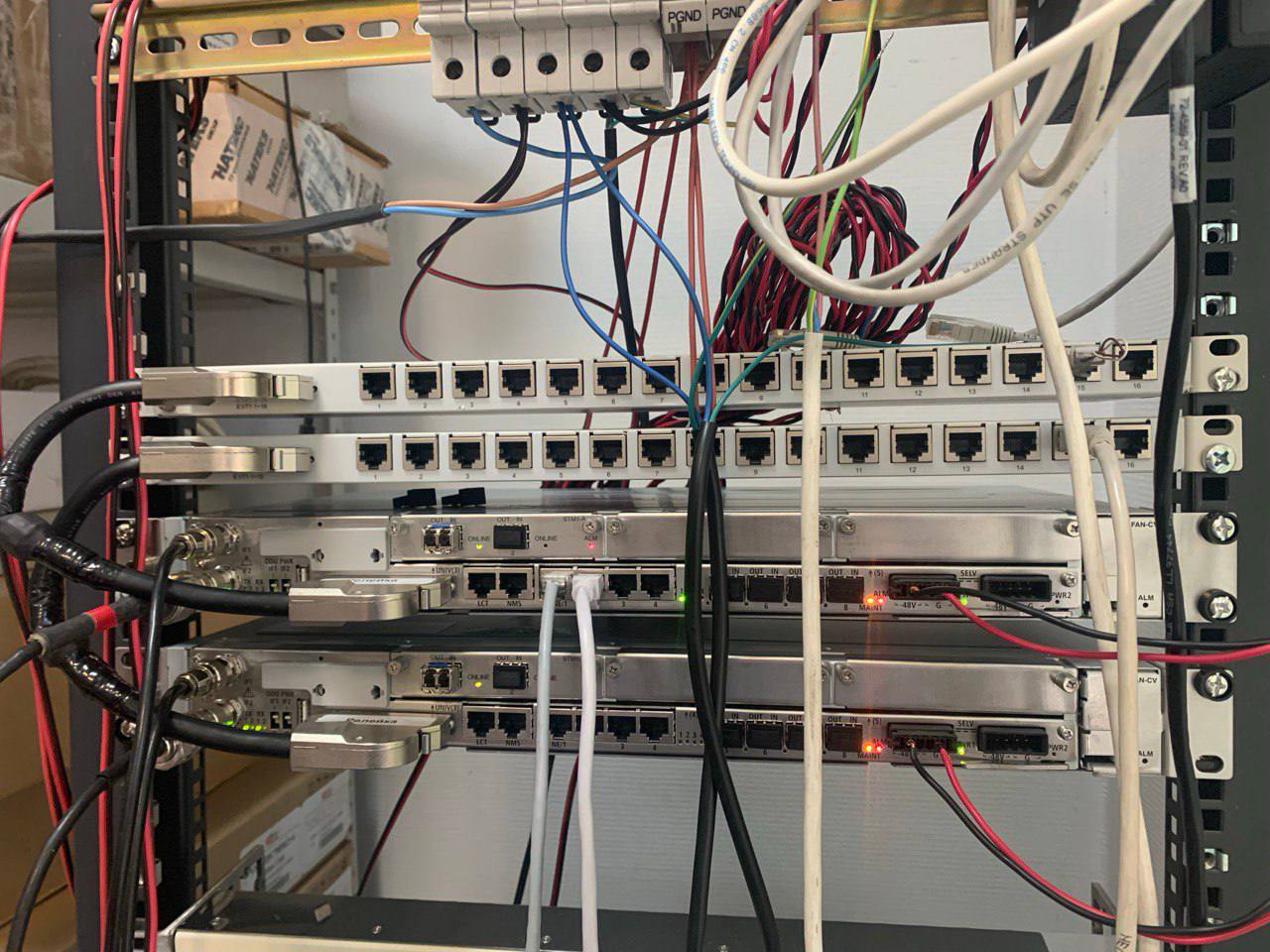

- Монтаж радиомодемов (ODU/IDU), мультиплексоров, коммутаторов, маршрутизаторов, источников питания, ИБП, панелей аккумуляторных батарей (АКБ), контроллеров ДГУ.
- Прокладка кабелей питания, заземления, сигнальных кабелей (межстоечные соединения, управление).
3.5 Системы электроснабжения
- Подведение постоянного электропитания (ВРУ).
- Монтаж и подключение ИБП, АКБ.
- Монтаж и подключение ДГУ (если предусмотрено), топливных баков.
- Монтаж системы заземления: Критически важный этап! Создание контура заземления с требуемым сопротивлением (обычно <4 Ом), соединение всех металлоконструкций, стоек, корпусов оборудования с главной заземляющей шиной (ГЗШ).
3.6 Монтаж вспомогательных систем
- Системы вентиляции/кондиционирования/обогрева.
- Системы пожарной сигнализации и пожаротушения (особенно в контейнерах).
- Системы безопасности (охрана, видеонаблюдение).
- Системы мониторинга (температура, влажность, задымленность, доступ, состояние дверей, напряжение, токи АКБ, состояние ДГУ и т. д.).
3.7 Кабельный журнал: Фиксация всех проложенных кабелей и их назначения.
4. Пусконаладочные работы (ПНР)
4.1 Проверка монтажа и безопасности
- Визуальный контроль качества монтажа, креплений, кабельных трасс.
- Проверка правильности подключения силовых цепей, заземления, АФТ.
- Измерение сопротивления изоляции силовых кабелей.
- Измерение сопротивления заземляющего устройства.
4.2 Включение и тестирование систем
- Физическое подключение линии к сетевым элементам (коммутаторы, мультиплексоры, DSLAM и т. д.).
- Настройка активного оборудования.
- Начало коммерческой эксплуатации.
4.3 Настройка и юстировка РРЛ оборудования
- Настройка параметров радиомодемов (частота, мощность, модуляция, кодирование и т. д.) в соответствии с РЧР.
- Точная юстировка антенн: С помощью оптического визира (коллиматора) и приборов (мультиметры, тестеры РРЛ, спектроанализаторы) для достижения максимального уровня сигнала на приеме (RSSI) и минимального уровня ошибок (BER — Bit Error Rate) на каждом пролете. Требует слаженной работы бригад на обоих концах пролета.
- Настройка протоколов связи (Ethernet, SDH, PDH), маршрутизации (если есть IP-уровень), резервирования.
- Настройка синхронизации (часов) сети.
4.4 Комплексные испытания
- Измерение основных параметров:
- Уровень сигнала на входе приемника (RSSI).
- Коэффициент ошибок (BER) при нормальных условиях и при имитации замираний.
- Доступность канала (Availability) и Устойчивость (Reliability) линии (долгосрочные измерения).
- Затухание на пролете.
- Параметры качества передачи для трафика (задержка, джиттер, пакетные потери для Ethernet; ошибки SES, ES для SDH/PDH).
- Тестирование резервирования: Имитация отказов (питание, модуль, тракт) и проверка переключения на резерв.
- Тестирование пропускной способности: «Проливка» трафика с помощью генераторов трафика.
- Проверка удаленного управления и мониторинга: Доступность оборудования через СКУМ, корректность передаваемых параметров и алармов (аварийных сигнализаций).
- Тестирование систем электроснабжения: Переход на батареи, запуск ДГУ, обратный переход.
5. Ввод в эксплуатацию и сдача-приемка
5.1 Формирование исполнительной документации
- Акт скрытых работ (по фундаментам, заземлению).
- Исполнительные чертежи (с отступлениями от проекта, если были).
- Кабельный журнал.
- Паспорта и сертификаты на оборудование и материалы.
- Протоколы измерений (заземление, изоляция, параметры РРЛ).
- Акт наладки и комплексного опробования (основной документ по ПНР).
- Программы и методики испытаний.
- Инструкции по эксплуатации оборудования.
5.2 Приемочные испытания: Демонстрация работы системы Заказчику/Приемочной комиссии в соответствии с ТЗ и проектом. Подписание Акта сдачи-приемки выполненных работ.
5.3 Обучение персонала Заказчика: Основам эксплуатации, мониторинга, устранения неисправностей.
5.4 Оформление и передача Разрешения на эксплуатацию РЧС: Заказчик получает документ, разрешающий использование выделенных частот.
5.5 Включение РРЛ в действующую сеть Заказчика: Окончательное подключение к транспортной или абонентской сети.
6. Эксплуатация и техническое обслуживание (ТО)
- Постоянный мониторинг: Контроль параметров линии, состояния оборудования, питания, температуры через СКУМ.
- Планово-профилактические работы (ППР): Регламентные осмотры, чистка оборудования и АФТ, проверка и обслуживание АКБ и ДГУ, контроль состояния мачт и креплений, измерения параметров.
- Аварийно-восстановительные работы (АВР): Оперативное устранение неисправностей и повреждений.
- Анализ работы: Сбор статистики, анализ сбоев, оптимизация параметров.
Ключевые факторы успеха
- Качественное РЧ-планирование и получение РЧР.
- Точная юстировка антенн.
- Надежная система заземления и молниезащиты.
- Бесперебойное электропитание (ИБП + АКБ + ДГУ).
- Герметичность АФТ.
- Компетентный персонал (строители, монтажники, инженеры ПНР).
- Полная и корректная документация.
- Эффективный мониторинг и оперативное ТО.
Процесс требует строгого соблюдения технологии на всех этапах, так как ошибки, допущенные на ранних стадиях (особенно при юстировке или монтаже АФТ), могут быть очень дорогими и сложными в исправлении на этапе эксплуатации.
